RICOH   VIDEO  et  DÉCLENCHEMENT

Presque tous les appareils photographiques numériques Ricoh peuvent être déclenchés sur le port usb.

Cela permet de mettre un déclenchement à distance et de synchroniser le déclenchement pour la stéréoscopie.




Autant que je sache, les exceptions d'appareils numériques pour lesquels le déclenchement est impossible sont le R1 et le CX5
Sur la plupart des autres le déclenchement se fait avec le déclencheur Ricoh CA1. Sur de nouveaux modèles, comme le CX6, le GR, le déclenchement se fait avec le CA2. La différence entre le CA1 et le CA2 est la prise.
Vidéo

Lorsque le déclenchement se fait par une prise usb mini B, la sortie vidéo analogique est un mini jack stéréo Ø 2,5 mm.

Lorsque ces deux prises sont remplacées par un connecteur  UC-E6 le signal vidéo analogique est sur les broches indiquées ci-dessous.






Déclenchement

Ce n'est pas juste un interrupteur, il y a un signal codé. Il faut donc un déclencheur spécifique. Ricoh fournit les déclencheurs CA1 et CA2. D'autres marques fournissent des déclencheurs pour Ricoh en tant qu'accessoires. avec d'autres fonctions et parfois avec radio-commande.

J'ai découvert que non seulement l'appareil peut être déclenché, mais il peut être arrêté de la même manière.

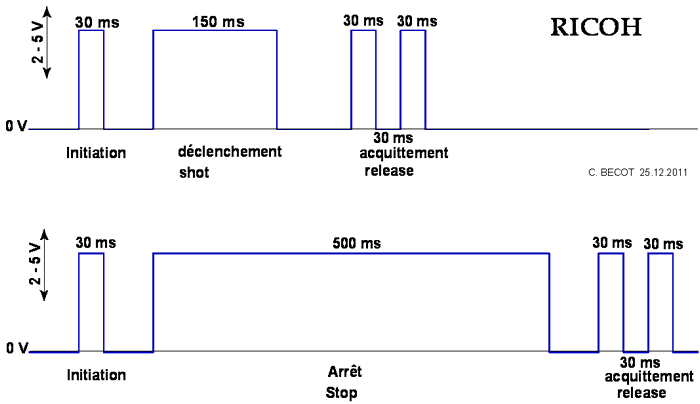

Ci-dessous sont les signaux de pulses. (ms for milliseconds).




 Il doit être dit que le déclenchemenrt Ricoh fonctionne bien avec plusieurs appareils connectés en parallèle. les appareils sont ainsi synchronisés < 20 ms.
Une prise de déclenchement est facile à réaliser.

De plus, si l'appareil est éteint, il suffit d'actionner l'appareil. Un appui sur la commande comme pour le déclencher et il se rallume. Il est donc possible de mettre l'arrêt automatique au bout  de 5 mn, et d'économiser la batterie sachant qu'on peut le remettre en fonction aussi facilement.

Déclencheur avec un micro-controleur Pololu

Fabriquer son déclencheur avec un micro-contrôleur est facile. Je l'ai fait avec un contrôleur de servos micro maestro 6 de Pololu.
Un interrupteur fugitif est sur le canal 1 et la commande vers la prise usb est sur le canal 6 du controleur Maestro.
Charger le programme.
Une impulsion brève active le déclencheur.
Un maintien sur le déclencheur prend une photo et arrête l'appareil juste après.



Connecteur

La prise est un connecteur usb mini B pour les déclencheurs CA1.
Le signal a une broche plus et une broche masse/moins.

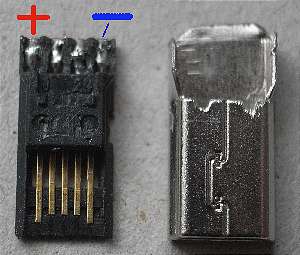

Le plus est la broche 1 et le moins est la broche 4.

En stéréo, brancher les deux appareils en parallèle.

C'est cette même prise qui sert au transfert des données entre l'appareil et un ordinateur avec les broches 2 et 3.
Elle est aussi couramment utilisée pour l'alimentation 5V d'équipements divers avec la broche 1 pour le +5V et la broche 4 pour la masse ou - 0V.
Le blindage est généralement à la masse lui aussi.

Pour les déclencheurs CA2 c'est un connecteur type usb micro, en fait désigné UC-E6 et utilisé par d'autres fabricants. Cette prise a 8 broches et transmet aussi les signaux vidéo / audio et les données. Il n'y a pas de normalisation, et le brochage varie selon les constructeurs.
Pour Ricoh CX 6 et GR
Broche 1    + signal de déclenchement
Broche 2     data -
Broche 3     masse data
Broche 4     data +
Broche 5     audio
Broche 6     audio
Broche 7     video
Broche 8     masse déclenchement et video.




CA1
usb mini B

CA2
UC E6

Même prise sur les réflex Pentax et même brochage en vidéo.
