PRISE  OLYMPUS

Cette prise "usb 12 pin Olympus connector" se trouve sur plusieurs photoscopes numériques.Il s'agit d'une prise propriétaire Olympus.
Elle sert de liaison usb, au retour vidéo et à déclencher à distance. Le déclenchement ne fonctionne que sur certaines gammes Olympus.

Je ne connais pas la référence de cette prise.

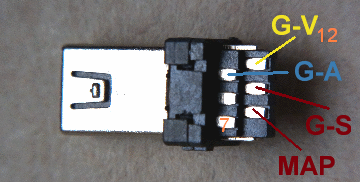

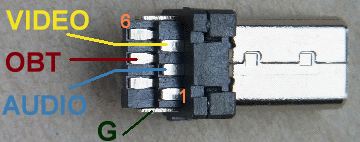

 VIDEO = signal video ( 5)

G-V = masse video   (12)

AUDIO = signal audio ( 3 )

G-A = masse audio ( 11)

G = masse socle

 OBT = déclenchement obturateur ( 4)

MAP = mise au point et réglage exposition ( 8)

G-S = COM = masse pré-déclenchement & déclenchement. ( 10)

Il n'y a pas de codage pour le déclenchement, un simple interrupteur suffit. En reliant MAP et OBT, l'appareil opère d'abord le pré-déclenchemet puis déclenche aussitôt .
J'ai relié toutes les masses au chassis et cela fonctionne parfaitement. Autrement dit, avec 3 conducteurs on peut déclencher et avoir le retour video.

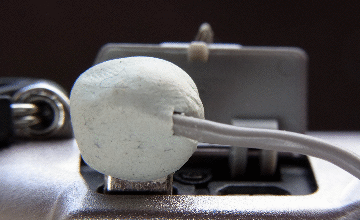

Ci-contre, un connecteur déclenchement + vidéo fait maison.
La hauteur de la trappe ouverte fait 9mm.
