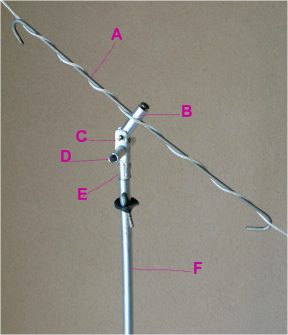

- BARRE de SUSPENSION
- A: tige en titane Ø2.5mm longueur 200mm
pliée à chaque extrémité, et
bloquée en son centre sur B avec un boulon Ø3x10mm

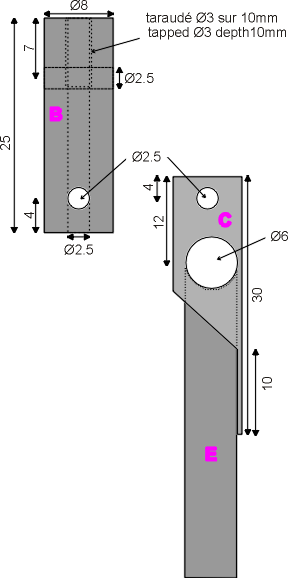

- B: pivot rond aluminium Ø8 longueur
25mm
- C: étrier en profilé aluminium
U8x8x0.5mm relié au pivot B par un axe Ø2.5mm
- D: pièce centrale de l'arc stabilisateur
en tube aluminium Ø6x1mm
- E: tube Ø6x1mm pour fixer le tube de pendule
avec une goupille Ø2mm
-
- PENDULE
- F: tube de pendule Ø7x0.5mm longueur 300mm
emboité sur le tube E et fixé avec une goupille
Ø2mm
- Il est possible d'installer un amortisseur Haugrund
avec une tige A plus longue (minimum 300mm)
|
